今年的碳化硅（SiC）看法颇为火热 。。。。。。
华为自涉足立异投资以来，，，，，投资风向便备受市场关注 。。。。。。2019年4月23日，，，，，华为建设哈勃科技投资有限公司 。。。。。。短短半年不到的时间里，，，，，哈勃投资已经投资烈巴怆导体相关公司，，，，，碳化硅相关的山东天岳先进质料科技有限公司，，，，，电源治理芯片设计的杰华特微电子（杭州）有限公司 。。。。。。
大企业的一些重大步伐往往是行业的风向标 。。。。。。
2019年8月23日，，，，，华为宣布全球最强算力AI芯片 。。。。。。哈勃科技用投资的方法来进入到芯片生产的上游，，，，，也体现华为正围绕芯片制造打造完整的供应能力，，，，，在为未来的5G通讯、物联网装备甚至是电动汽车产品做准备 。。。。。。
着实，，，，，在《中国制造2025》在电子信息领域的妄想中，，，，，就早已明确提出要鼎力大举生长第三代半导体工业，，，，，其中包括以碳化硅（SiC）、氮化镓（GaN）为代表的宽禁带半导体电力电子器件制造成套工艺与装备 。。。。。。
碳化硅依附精彩的性能优势被众多应用行业寄予厚望 。。。。。。作为新兴的战略先导工业，，，，，碳化硅正被探索、应用到更多的领域，，，，，市场正泛起爆发式增添 。。。。。。
碳化硅是一种第三代宽禁带半导体质料，，，，，具有更宽的禁带宽度、更高的击穿电场、更高的热导率、更大的电子饱和度以及更高的抗辐射能力，，，，，在电动汽车、电源、军工、航天等领域备受接待，，，，，为众多工业生长翻开了全新的应用可能性，，，，，被行业寄予厚望 。。。。。。
5G网络建设、大数据传输、云盘算、AI手艺、物联网等下游新兴需求，，，，，对网络传输速率及容量提出了更高要求 。。。。。。硅质料的负载量已达极限，，，，，而碳化硅是制造高温、高频、大功率半导体器件的理想衬底质料，，，，，综合性能较硅质料可提升上千倍 。。。。。。第三代半导体质料依附着其优异的特征，，，，，未来应用远景十分辽阔 。。。。。。
碳化硅在大自然也保存，，，，，就是有数的矿物宝石莫桑石 。。。。。。人类1905年第一次在陨石中发明碳化硅，，，，，现在主要泉源于人工合成 。。。。。。
器件市场被外洋企业垄断
从工业链角度看，，，，，碳化硅包括单晶衬底、外延片、器件设计、器件制造等环节，，，，，现在全球碳化硅市场基本被外洋企业所垄断 。。。。。。
在全球市场中，，，，，单晶衬底企业主要有Cree、DowCorning、SiCrystal、II-VI、新日铁住金、Norstel等，，，，，外延片企业主要有DowCorning、II-VI、Norstel、Cree、罗姆、三菱电机、Infineon等，，，，，器件方面，，，，，全球大部分市场份额被Infineon、Cree、罗姆、意法半导体等少数企业朋分 。。。。。。
由于碳化硅工业环节如芯片性能与质料、结构设计、制造工艺之间的关联性较强，，，，，不少企业仍选择接纳IDM模式，，，，，如罗姆和Cree均笼罩了碳化硅衬底、外延片、器件、模组全工业链环节，，，，，其中Cree占有衬底市场约40%份额、器件市场约23%份额 。。。。。。
碳化硅器件在海内光伏逆变器、车载充电器、充电桩等领域虽已最先应用，，，，，但海内市场上大部分碳化硅功率器件依赖入口，，，，，主要为Cree、Infineon、日本罗姆等占有 。。。。。。
1987年建设的美国科锐在碳化硅衬底质料、外延片、器件和模� ？？？？榱煊蛘加凶啪粤煜戎拔� 。。。。。。
前不久，，，，，英飞凌宣布以1.39亿美元收购首创企业Siltectra，，，，，获得后者立异手艺ColdSpilt以用于碳化硅晶圆的切割上，，，，，进一步加码碳化硅市场 。。。。。。
X—Fab、日本罗姆等企业早些时间也相继宣布将扩大碳化硅产能，，，，，碳化硅工业外洋主要玩家已最先备战 。。。。。。
备受关注的海内企业
据相关数据统计，，，，，中国约有碳化硅冶炼企业三百多家，，，，，年生产能力近三百万吨 。。。。。。碳化硅加工制砂微粉生产企业主要漫衍在河南、山东、江苏、吉林、黑龙江等省 。。。。。。中国的碳化硅冶炼生产工艺、手艺装备和单吨能耗抵达天下领先水平，，，，，黑、绿碳化硅原块的质量水平也属天下级 。。。。。。
碳化硅粗料已能大宗供应，，，，，可是手艺含量极高的纳米级碳化硅粉体的应用短时间不可能形陋习模经济 。。。。。。碳化硅晶片在我国研发尚属起步阶段，，，，，碳化硅晶片在海内的应用较少，，，，，碳化硅质料工业的生长缺乏下游应用企业的支持 。。。。。。
事实上，，，，，现在整个碳化硅工业尚未进入成熟期 。。。。。。海内碳化硅工业仍处于起步阶段，，，，，与国际水平仍保存差别 。。。。。。在政府政策支持以及市场需求的驱动下，，，，，海内已起源形成了涵盖各环节的碳化硅工业链 。。。。。。
随着碳化硅市场的生长，，，，，海内结构碳化硅品级三代半导体的企业有望受关注 。。。。。。
单晶衬底领域企业主要有山东天岳先进质料科技有限公司，，，，，北京天科合达半导体股份有限公司，，，，，2028体育(中国)有限公司官网，，，，，河北同光晶体有限公司，，，，，中科钢研节能科技有限公司等 。。。。。。
外延片领域企业主要有瀚天天成电子科技（厦门）有限公司、东莞市天域半导体科技公司等 。。。。。。
器件模� ？？？？�IDM领域企业主要有中国电子科技集团有限公司，，，，，株洲中车时代电气股份有限公司，，，，，北京世纪金光半导体有限公司，，，，，泰科天润半导体科技公司，，，，，厦门芯光滋润科技有限公司，，，，，扬州扬杰电子科技股份有限公司，，，，，上海瞻芯电子科技有限公司，，，，，全球能源互联网研究院有限公司，，，，，深圳基本半导体有限公司等 。。。。。。
作为碳化硅半导体工业链中的中游产品，，，，，碳化硅外延晶片对整个工业起着承上启下的作用 。。。。。。
在碳化硅工业链上，，，，，现在福建不但在中游企业中占有绝对优势，，，，，还拥有如闽东电机、东南汽车、金龙汽车、科华恒盛、中船重工等碳化硅器件的主要终端用户群 。。。。。。通过与这些用户的强强相助，，，，，以及终端产品市场的发动，，，，，可以形成质料、器件和应用的整个工业链互补式生长与整体提升 。。。。。。
应用市场远景普遍，，，，，行业跨度大
碳化硅有许多用途，，，，，行业跨度大，，，，，可用于单晶硅、多晶硅、砷化钾、石英晶体等、太阳能光伏工业、半导体工业、压电晶体工业工程性加工质料 。。。。。。
光伏领域是现在碳化硅器件最大的应用市场 。。。。。。
光伏逆变器对光伏发电作用很是主要，，，，，不但具有直交流变换功效，，，，，还具有最大限度地施展太阳电池性能的功效和系统故障�；；；； ；；すπ� 。。。。。。海内逆变器厂家对新手艺和新器件的应用照旧太少，，，，，在光伏逆变器应用上或有突破 。。。。。。
新能源汽车是碳化硅功率器件的主要增添点，，，，，将会逐渐凌驾光伏领域 。。。。。。以直流充电桩为例，，，，，据CASA测算，，，，，电动汽车充电桩中的碳化硅器件的平均渗透率抵达10%，，，，，2018年整个直流充电桩SiC电力电子器件的市场规模约为1.3亿，，，，，较2017年增添了一倍多 。。。。。。

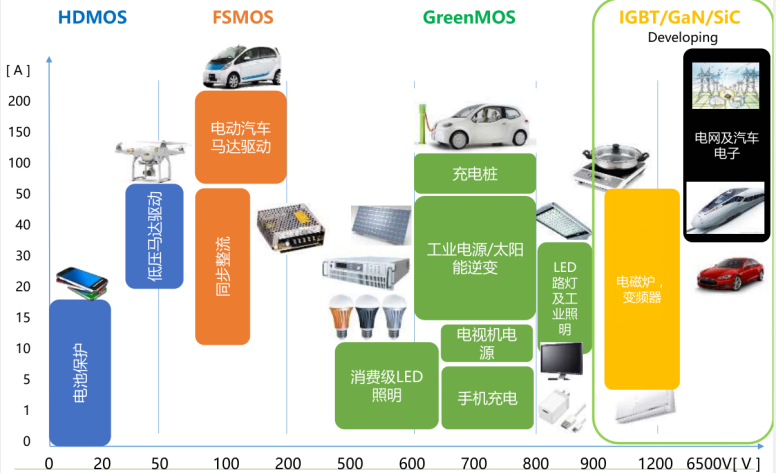

在微电子领域，，，，，碳化硅半导体的优势在1000V以上的中高电压规模 。。。。。。1200V以上的碳化硅应用领域有新能源汽车，，，，，光伏，，，，，机车牵引，，，，，智能电网等，，，，，高铁机车的牵引电压在6500V以上，，，，，地铁则一样平常在3300V左右 。。。。。。
碳化硅半导体的电力电子、微波装备在军事、航天上均有大宗应用 。。。。。。
微波器件领域是整个碳化硅器件应用的一个细分市场 。。。。。。微波通讯在军用领域的一个典范应用是相阵控雷达，，，，，像美国的F/A-18战斗机，，，，，已经装备了碳化硅衬底外延氮化镓HEMT(高电子迁徙率晶体管) 。。。。。�；；；； ；Ｉ杏械鼗嫉低�，，，，，像萨德系统中的焦点器件就是碳化硅衬底外延氮化镓的HEMT，，，，，美军已基本周全装备使用，，，，，而我国仍未完全立项 。。。。。。
射频微波领域对应于民用就是通讯领域，，，，，也是整个碳化硅半导体工业应用增添的要害领域 。。。。。。2018年6月，，，，，首个完整版全球统一5G标准正式出炉 。。。。。。5G的应用会大大推动碳化硅半导体工业化的历程 。。。。。。
基于碳化硅质料的功率半导体适合应用于高频高功率高事情电压的应用场合 。。。。。。例如，，，，，光伏储能和数据中心折务器领域，，，，，已经在普遍使用碳化硅器件，，，，，随着碳化硅MOS的事情电压的提高，，，，，未来高速铁路、风电等领域也是碳化硅的潜在应用市场 。。。。。。
在航空领域，，，，，碳化硅制作成碳化硅纤维，，，，，碳化硅纤维主要用作耐高温质料和增强质料，，，，，耐高温质料包括热屏障质料、耐高温运送带、过滤高温气体或熔融金属的滤布等 。。。。。。如做成喷气式飞机的刹车片、发念头叶片、着陆齿轮箱和机身结构质料等，，，，，还可用做体育用品，，，，，其短切纤维则可用做高温炉材等 。。。。。。
其他的应用偏向像LED产品已实现工业化，，，，，是很是大的一个应用领域，，，，，但专利主要被美国的科锐公司所控制 。。。。。。
另外，，，，，碳化硅质料具有比硅更好的特征，，，，，但并非可以完全取代硅 。。。。。。作为最普遍的半导体质料，，，，，硅仍然具有它的不可替换的应用领域 。。。。。。
面向未来的碳化硅
美国总统奥巴马主导建设第三代半导体工业同盟，，，，，欧洲的Smart PM(Smart Powe Management)组织，，，，，日本的“宰衡战略”等，，，，，均瞄准并投入巨资推动第三代半导体工业的研究与生长 。。。。。。鼎力大举生长第三代半导体工业已在海内外告竣共识 。。。。。。
中国工业信息网数据显示，，，，，预计导电型碳化硅衬底片全球市场规模将从2017年的4亿美元增添到2022年的16亿美元，，，，，乐观展望甚至能抵达34亿美元 。。。。。。半绝缘型碳化硅衬底片全球市场规模将从2017年的4亿美元增添到2022年的11亿美元 。。。。。。
碳化硅保存许多优势，，，，，也保存不少问题，，，，，制作工艺、环保、价钱在制约进一步生长 。。。。。。随着手艺领域的新突破，，，，，一定对多个主要领域爆发很强的推行动用 。。。。。。
可以这样讲，，，，，得碳化硅未必一定得天下，，，，，忽视碳化硅一定没有天下 。。。。。。（综合）
