只管氮化镓(GaN)基LED在景观照明、室内照明、蹊径照明、背光源等应用领域已经成熟,,,,,,,Mini/Micro LED高清显示的应用领域也正在培育,,,,,,,并泛起了迅猛生长的势头。。。。。。。。然而,,,,,,,经由二十多年的生长,,,,,,,业界一直最为关注的焦点依旧是LED光效与本钱。。。。。。。。
上游衬底质料是直接影响着中下游外延、芯片和封装器件性能的要害。。。。。。。。
纵观全球GaN基LED质料系统,,,,,,,现在已经使用的衬底质料包括蓝宝石、碳化硅(SiC)、硅(Si)和GaN。。。。。。。。
其中,,,,,,,SiC衬底及手艺被美国Cree公司所垄断;;;;;由南昌大学江风益教授发明的Si基LED手艺荣获2015年国家手艺发明一等奖,,,,,,,但因量产工艺成熟度等因素,,,,,,,业界对Si衬底仍坚持张望态度;;;;;GaN衬底更是因手艺成熟度和本钱因素,,,,,,,现在仅应用在高端激光与功率器件等领域。。。。。。。。
由于SiC、Si、GaN等衬底手艺蹊径均有着其成熟度、本钱等因素制约而无法在短期内批量应用,,,,,,,而全球蓝宝石衬底工业规模已很是重大,,,,,,,厂家难以在短期内举行质料系统的更新换代,,,,,,,多种缘故原由决议了在一个较长的时期内没有其他质料能直接替换蓝宝石衬底在LED行业的应用。。。。。。。。
基于提升企业综合竞争力的思量,,,,,,,2018年澳洋顺昌又建设蓝宝石衬底切磨抛项目部,,,,,,,通过组建手艺团队、健全工艺/装备/生产/品质的管控系统、开发切/磨/抛整套制程工艺,,,,,,,为企业个性化产品的研发和制造增添了可能。。。。。。。。
经由一年多与PSS、外延和芯片端的工艺窗口磨合与匹配,,,,,,,一直优化平片的Bow/Warp/TTV/LTV等指标参数,,,,,,,已于2019年年头实现批量化生产。。。。。。。。在稳固量产的基础上,,,,,,,澳洋顺昌开发出一套统一面型的切磨抛工艺手艺,,,,,,,大幅度提升了公司蓝宝石衬底在PSS和外延端的良率水平,,,,,,,同时,,,,,,,LED外延片的波长寿中率与一致性、芯片主BIN良率、光效、以及本钱控制等方面均抵达业内较好水平。。。。。。。。

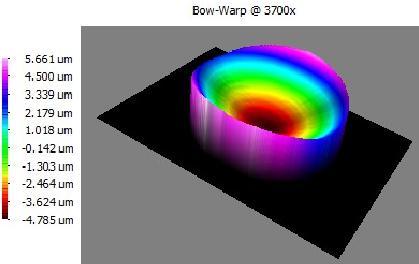

澳洋顺昌开发的蓝宝石衬底“碗状”面型漫衍

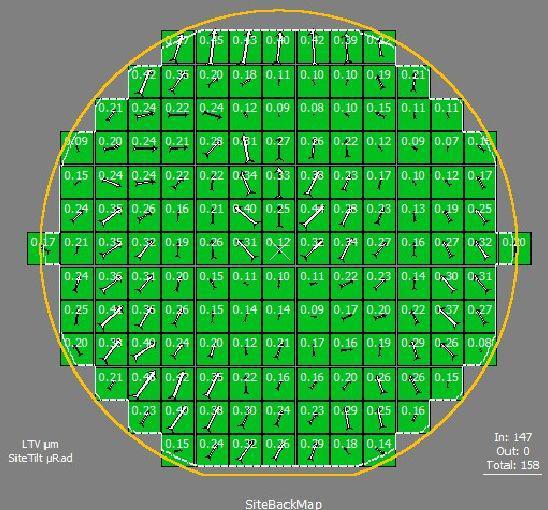

在7mm×7mm面积内的LTV值<0.5um
现在澳洋顺昌已涉及切磨抛蓝宝石衬底、PSS、外延和LED芯片整条工业链,,,,,,,通过对工业链上下游笔直整合,,,,,,,有用地提升了整个LED制程环节的适配度,,,,,,,从而显著提升LED性能的同时降低制造本钱,,,,,,,提升了企业的综合竞争力。。。。。。。。
